น้ากิมใช้..ทำโฟนเด็ดไดโพน

[sky2511]

บ้านเราหามิเนียมไม่ได้มีแต่แบบบางๆดัดหัก

[KIM_ANT]

บ้านเราหามิเนียมไม่ได้มีแต่แบบบางๆดัดหัก

บางๆดัดหัก น่าจะเป็นมิเนียมชุบอโดไนท์ ประเภทนี้ใช้ทำซิ้งล้างจาน ตู้กับข้างต่างจังหวัดมีแบบนี้มาก

 บางๆถ้าไม่ชุบอโดไนท์ ส่วนใหญ่ดัดแล้วจะย่น ไม่สวย แต่ไม่หักง่าย สัเกตุดูครับ ถ้าชุบอโดไนท์ผิวมัน โอมมิเตอร์วัดที่ผิวจะไม่ถึงกันครับ

   แบบชุบอโดไนท์ถึงจะดัดไม่หัก ก็ไม่เหมาะที่จะนำมาทำสายอากาศ ลองหาดูใหม่ครับ

[9650]

   น้าครับขอถามนิดครับผมมีได4 อยู่สองแผงจะเอามารวมกันเป็นได8แต่วางข้างละ4หว่งไม่ทราบว่าจะใช้ตัวทีเป็นสามทางเอามาต่อเลยได้ไม่ครับหรือตอ้งเปลียนสายใหม่ขอคําแนะนําดว้ยครับ

[samila]

  น้าครับขอถามนิดครับผมมีได4 อยู่สองแผงจะเอามารวมกันเป็นได8แต่วางข้างละ4หว่งไม่ทราบว่าจะใช้ตัวทีเป็นสามทางเอามาต่อเลยได้ไม่ครับหรือตอ้งเปลียนสายใหม่ขอคําแนะนําดว้ยครับ


ขออนุญาตตอบ(ก่อนน้ากิมใช้)ครับ

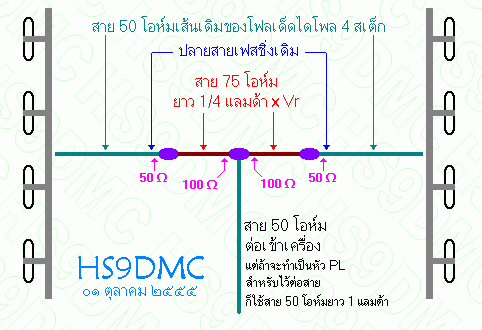

ถ้าเสาได 4 เดิม ๆ นั้นความต้านทางปลายสายเฟสชิ่งจะเป็น 50 โอห์มอยู่แล้ว จะเอามาต่อสามทางรวบสองชุดเข้าด้วยกันไม่ได้เพราะจะทำให้ความต้านทานเหลือ 25 โอห์ม

ดังนั้นก่อนจะเอาได 4 สองแผงมาต่อด้วยสามทาง ให้เอาสาย 75 โอห์ม ความยาว 1/4 แลมด้า(คูณกับค่า Vr) มาต่อที่ปลายสายเฟสชิ่งเส้นเดิมก่อน เพื่อจะปรับความต้านทานให้เป็น 100 โอห์ม จากนั้นจึงเอาปลายสาย 75 โอหม์ทั้งสองปลายมาเข้าสามทาง(ทำให้ความต้านทานเหลือ 50 โอห์ม) จากนั้นก็เอาสาย 50 โอหม์ต่อเข้าเครื่องได้เลย (ผมว่าบัดกรีปลายสายทั้งสามเส้นแบบวิธีน้ากิมใช้ เลยดีกว่า)

ย่าน 144-146 MHz สาย 75 โอห์มที่ความยาว 1/4 แลมด้า คืิอยาว 34 ซ.ม.(สาย RG11,RG59)




[9650]

   เพิ่มเติมนิดนึ่งครับแล้วระยะห่า่งระหว่างได4ทั่งสองต้นห่า่่่่งแค่ใหนครับ   ขอบคุณครับ

[KIM_ANT]

  เพิ่มเติมนิดนึ่งครับแล้วระยะห่า่งระหว่างได4ทั่งสองต้นห่า่่่่งแค่ใหนครับ   ขอบคุณครับ

1/2แลมด้าหรือไม่น้อยกว่า60เซนต์ ไม่เกิน1แล้มด้าหรือ 122เซนต์

ขอบคุณท่านสมิหลา มาตอบเพื่อนๆ ผมจะไม่ค่อยได้ไกล้คอมฯ ท่านสมิหลา อธิบายลงภาพได้้ชัดเจนมากครับ

[HS4LTH]

น้ากิมใช้ครับ  ถ้าไม่เป็นการรบกวนมากเกินไปก็ขอความอนุเคราะห์  เรื่องการเชื่อมอะลูมิเนียมด้วยครับว่ามีหลักการยังไงบ้าง  เช่น  เครื่องมือ  เครื่องเชื่อม  อุปกรณ์ประกอบการเชื่อมต่างๆ วิธีการเชื่อม  ผมยังไม่เคยเห็นใครเชื่อมให้ดูมาก่อนเลยครับ  แล้วเครื่องเชื่อมนั้นราคาเท่าไหร่ครับ  ใช้ยี่ห้ออะไรดีครับ

ไม่ได้อยากทำเองหรอกครับ  แต่อยากรู้ไว้เป็นวิทยาทานครับ

ขอบคุณครับ

[KIM_ANT]

น้ากิมใช้ครับ  ถ้าไม่เป็นการรบกวนมากเกินไปก็ขอความอนุเคราะห์  เรื่องการเชื่อมอะลูมิเนียมด้วยครับว่ามีหลักการยังไงบ้าง  เช่น  เครื่องมือ  เครื่องเชื่อม  อุปกรณ์ประกอบการเชื่อมต่างๆ วิธีการเชื่อม  ผมยังไม่เคยเห็นใครเชื่อมให้ดูมาก่อนเลยครับ  แล้วเครื่องเชื่อมนั้นราคาเท่าไหร่ครับ  ใช้ยี่ห้ออะไรดีครับ

ไม่ได้อยากทำเองหรอกครับ  แต่อยากรู้ไว้เป็นวิทยาทานครับ

ขอบคุณครับ

you-tube เลยครับ พิมท์อากอน-tig หรือเชื่อม อากอนครับ ผมศึกษามาจากเวฟ แล้วให้เพื่อนHS3OVR จับมือสอนครับ คนนี้เขต3 แต่อยู่กทม ห้วยขวางครับ
 ดูเขาทำ แล้วลองลงมือทำ เชื่อมเสียเป็นเข่ง ;Dกว่าจะออกมาสวย ที่อวดๆแต่ที่เชื่อมสวยๆ ที่เชื่อมเสียชั่งกิโลขายหมดแล้ว
 จะเอาการเชื่อมจากยู-ทูฟ มาลง ทำไม่เป็น  สงสัยต้องกวนใจให้ท่านสมิหลา ทำให้อีกแล้ว หรือเพื่อนๆพี่ๆผ่านมาอ่าน เอามาลงได้เลยครับ ปัญญาบารมีครับ

[samila]

เครื่องเชื่อมอลูมิเนียม.. เปิดดูที่เวบลิงค์ http://www.youtube.com/watch?v=28d_9K2xVyc แล้วทางขวามือก็จะมีลิงค์อีกเยอะแยะให้ศึกษาครับ


[hamthai99]

น้ากิมครับ ผมสงสัยเรื่องสายเฟส  คือถ้าผม เอา 4 ห่วงย่าน 245MHz สองชุด มาต่อกัน เป็น 8 ห่วงเรียงแถวลงมา

สายเฟส 4 ห่วงตามลายแทงที่น้ากิม บอกไว้ ผมจะเอามารวมกันสองชุด

สายเฟสเส้นที่ ที่จะรวมได 4 ทั้ง 2 ชุดให้เป็นได 8  นั้น จะต้องคำนวนยังไง หรือ ต้องมีความยาวเท่าไรครับ
หรือถ้าจะกรุณา รบกวนแจ้งความยาวสายเฟสของ 8ห่วง ให้ทราบ ก็จะดีมากครับ
